Integriertes Starkregenentwässerungskonzept (ISREK)

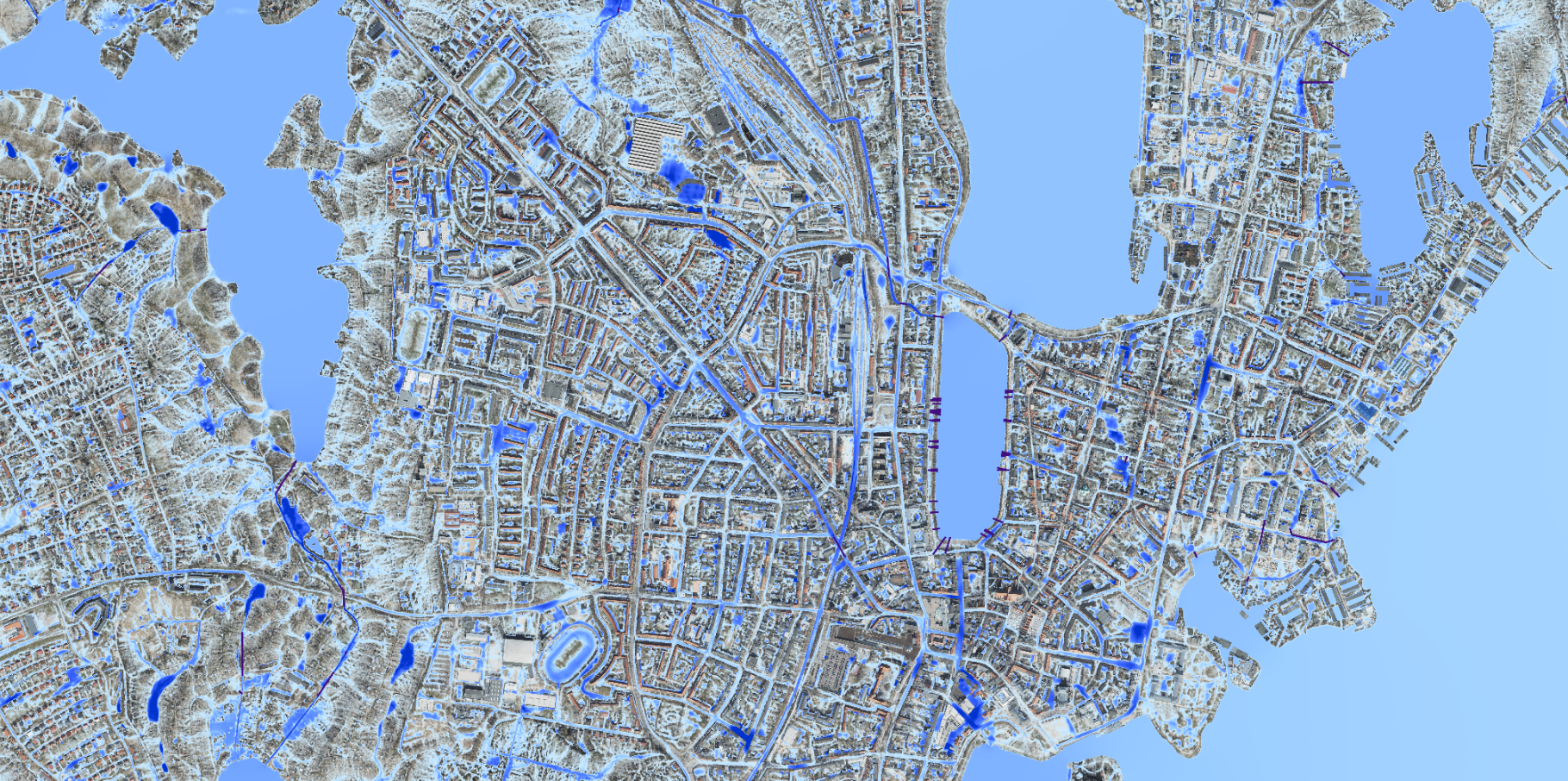

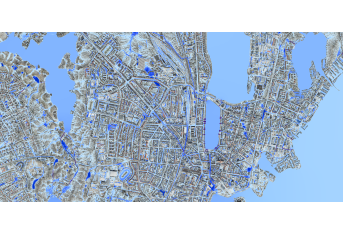

Was stellt die Starkregengefahrenkarte dar?

In den Karten ist ein außergewöhnliches Starkregenereignis der Stufe 7, also ein 100-jährliches Ereignis dargestellt.

Die Grundlage des Modells ist das Digitale Geländemodell 0,5 m aus dem Jahr 2016. Dieses ist das neueste Geländemodell, welches uns in der Region zur Verfügung steht. Auf diesem aufbauend werden Verrohrungen, wichtige Brücken und Häuser in das Modell einfügt, so dass wir eine Art 3D-Modell der Stadt haben. Aufgrund der hohen Auflösung des Digitalen Geländemodells besteht dieses aus vielen kleinen Zellen. Jede dieser Zellen bekommt auf Basis der bestehenden Landnutzung eine Rauheit und Versickerungseigenschaften zugewiesen, um somit die Realität möglichst nah nachzubilden.

Modelliert wurde ein einstündiger, flächendeckender Niederschlag sowie eine Abflussdauer von einer Stunde, um auch Fließwege darzustellen, die etwas länger abfließen.

Und damit für alle Bereiche Schwerins der schlimmste Überflutungszustand berücksichtigt wird, werden in den folgenden Karten die maximalen Überflutungstiefen (= Wasserstände) und Fließgeschwindigkeiten pro Zelle dargestellt.

Das klingt erst einmal sehr abstrakt. Es bedeutet aber einfach, dass wenn im Modell eine Welle über eine Wiese fließen würde und vor und hinter dieser Welle derweil alles trocken wäre, die Starkregengefahrenkarte dennoch die ganze Wiese blau darstellt. Denn es sollen für jeden Bereich die höchsten Überflutungstiefen und Fließgeschwindigkeiten bestimmt werden, um auf diese vorbereitet zu sein.

Wichtig: Die Starkregengefahrenkarte zeigt für jede kleine Zelle des Modells die maximale Überflutungstiefe und Fließgeschwindigkeit an. Sie zeigt keinen Zeitpunkt, sondern den schlimmsten Zustand für das modellierte Ereignis an. Dies bedeutet, dass die blauen Flächen und Fließgeschwindigkeiten in Wirklichkeit wahrscheinlich nicht alle zeitgleich auftreten werden.

Die Überflutungstiefen werden ab 2 cm Wassertiefe und die Fließgeschwindigkeit ab 5 cm/s dargestellt (siehe Legende zur Starkregengefahrenkarte rechts).

Was sind diese Schraffuren im WebGIS?

Wie im vorherigen Absatz erwähnt, ist die Grundlage des Modells das Digitale Geländemodell aus dem Jahr 2016. Alle Baugebiete bzw. Bebauungsbereiche, in welchen erst nach 2016 Gebäude etc. errichtet wurden, sind folglich noch nicht in diesem Digitalen Geländemodell vorhanden. Aus anderen Datenquellen wurde von Frau Calenberg (Projektkoordinatorin des Förderprojektes) und der Lindschulte Ingenieurgesellschaft mbh das Gelände in diesen Baugebieten näherungsweise ergänzt. Das Modell weist hier deutlich höhere Unsicherheiten auf als an anderen Stellen. Deshalb liegt die in der Legende dargestellte Schraffur auf diesen Bereichen. Diese Bereiche sind am Besten in Kombination mit den eigenen Ortskenntnissen zu betrachten und zu bewerten, da Geländemodellierungen und eventuelle Fließhindernisse, welche seit 2016 entstanden sind, nur näherungsweise im Modell vorhanden sind.
